　LAN切替器

このLAN切替器は、パソコンを2系統のLAN【インターネット（WAN）とLAN】に切替えることができます。

1台のPCをLAN又はWAN（他系統のLAN）への2系統の接続切替が出来ます。
本番マシンからバックアップマシンへのLANの切替にも有効です。
その他、使い方次第では第三者に社内ネットワーク進入する機会を減らす事が可能と考えます。


型番	PL4512S

コネクタ	RJ-45コネクタ×3

接点方式	メカニカル接点方式

電源方式	無電源タイプ（標準品の場合）

切替方法	ツマミ回転切替式

寸法	(H)50mm×(W)90mm×(D)125mm（突起物含まず）

重量	約350g

開発・製造元	ユニリンク株式会社(http://www.unilink.co.jp)
※取扱説明書ダウンロード「PL4512S取扱説明書」

　　　なし

　LAN切替器(8ポート対応)

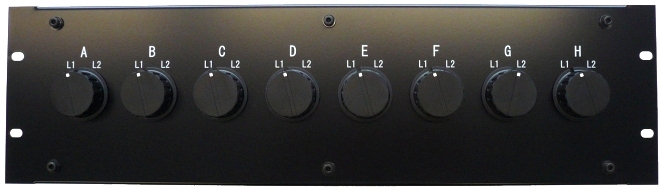

前面

各部の機能説明（フロント側）

(1) チャンネル番号	ネットワーク番号は左からA、B、・・・Hの表記で、8ch仕様になっております。各チャンネルは、すべて独立しております。
(2) ネットワーク系番号	ネットワーク系は、左側がLAN1（表記はL1）、右側がLAN2（表記はL2）となっております。 8ch分、L1、L2があります。
(3) 本体パネル取付けネジ	このネジは本体と、切替部の組立用ネジです。絶対はずさないで下さい。
(4) ネットワーク切替ツマミ	ネットワーク系を切り替えるツマミです。左側に廻すとLAN1（表記はL1）、右側に廻すとLAN2（表記はL2）に、ネットワークを切り替えます。 8ch分、L1、L2があります。
(5) 19インチラックラック取付用ネジ穴	19インチラックに取付けるためのネジ穴です。 EIA規格になっております。パネルは3U幅です。

注意事項
ラック取付け様ネジは、各ラックの仕様、規格に合わせた物をお使いください。
当機には、取付けネジ付属しておりません。

リヤパネル

各部の機能説明（リヤ側）

(6) COM（共通）ポート	COMポートには、パソコン等を接続してください。 RJ-45LANコネクターが接続できます。
(7) L1（LAN1）ポート	L1ポートには、LAN1（1系統）を接続してください。 RJ-45LANコネクターが接続できます。
(8) L2（LAN2）ポート	L2ポートには、LAN2（2系統）を接続してください。 RJ-45LANコネクターが接続できます。
(9)チャンネル番号	ネットワーク番号は右側からA、B、・・・Hの表記で、8chになっております。各チャンネルは、すべて独立しております。接続は、フロントパネルチャンネル番号AchはリアチャンネルAchが対応しております。注意：L1、L2ポート切替部はノンショーティングタイプになっております。

切替器は、PL-4512Sを8台実装したシステム構成になっております。
	・このLAN切替器は、1台のパソコンで、ネットワーク〔インターネット（LAN1）及び社内LAN2システム、社内LAN3システム〕を、共有することができます。
	・接続形態を変更する事により、1系統のネットワークを3台のパソコンで利用する事も出来ます。 (LAN切替器は無極性です）
	・チャンネル数は8chあります。各チャンネルはすべて独立しております。
	・L1、L2ポート切替部はノンショーティングタイプになっております。
	・PL-4512K8B-LLのフロントパネルは、L1、L2の表記になります。また、チャンネル番号はA、B、C・・・・Hとなります。


標準仕様	LAN切替器

型番	PL4512K8B

取付け規格	EIA 3U

電源	無電源

通信規格対応	（K8B-LL）100BASE-T

大きさ	W482.6mm×H132.6mm（3U）×D125mm

機能（選択）	G8-100 100BASE-T LAN切替器1:2 8台実装

重量	5Kg（本体）梱包重量5.6Kg

接続PORT数	RJ-45×4 8単体 32口v

切替機工	機械式ロータリーSW

フロント表記	チャンネルAからH 個別 L1 L2

切替機構	機械式単切替

単体切替ツマミ	回転式

一括切替つまみ	無し

塗装色	本体パネル（フロント）黒つや消し　上面、底面ボンデ処理　単体塗装色ダークグレー：リヤアルマイト

材質	フロントパネル SPCC：底板、天板ボンデ鋼板　切替器ユニットアルミ

フロント表記	シルク印刷（白）

付属品	マニュアル

開発・製造元	ユニリンク株式会社(http://www.unilink.co.jp)

設置環境条件（温度、湿度等）
