Matrix－504/504D/504T （Linux搭載Box型　小型コンピュータ）

●ARM9 400MHz搭載Linux　Box型小型ｺﾝﾋﾟｭｰﾀ
OSはLinux V2.6.29を標準サポート

●Flash 128MB,SDRAM 64MB

●LAN 1CH,RS232C/422.485 4ch

●USB HOST V2.0 2ch

●広範囲な電源入力　DC9V～48V

●厳しい動作環境対応品別途用意(Matrix-504T)

動作温度範囲-20℃～80℃品

●SD Socket(32GB) 1ch搭載品(Matrix-504D)

●機器組込使用としてボードのみ販売も対応

型番:Matrix-504/504D/504T-B

仕　　様

性能	CPU	ATMEL 400MHz ARM9(AT91SAM9G20)
	RAM	64MB SDRAM
	Flash ROM	128MB NAND Flash
	Flash ROM	2MB NAND Flash(Data Flash)
I/O	LAN	1 x 10/100Mbps (RJ45)
	SD Scoket	1 x SD Micro socket (筐体内部) Matrix-504D
	Serial	1 x RS232C/422/485 Baudrate Max921.6Kbps Data bit 5,6,7,8 Stop 1,1.5,2 Flow RTS/CTS,XON/XOFF,None RS485 Direction control AUTO(Hardware) 3 x RS232C/RS485 Baudrate Max921.6Kbps Data bit 5,6,7,8 Stop 1,1.5,2 Flow RTS/CTS,XON/XOFF,None RS485 Direction control AUTO(Hardware)
	USB 2.0	2 x Host (USB V2.0)
Linux	OS	Linux kernel V2.6.29
	Boot Loader	U-Boot 1.1.2
	File System	UBI,JFFE2,EXT2/EXT3,VFAT/FAT,NFS
環境温度	動作温度	０℃～70℃(Matrix-504/504D) -20℃～80℃(Matrix-504T)
環境温度	保存温度	-20℃～70℃
電源	入力	DC9V～DC48V
サイズ	78mm x 108mm x 24mm
その他	リアルタイムクロック、WatchDog機能内蔵、ブザー付

*アプリ開発環境（SDK）は別途、ご提供します。また、アプリケーションの開発もご相談ください。

*貸出機器を用意しています。問い合わせください。

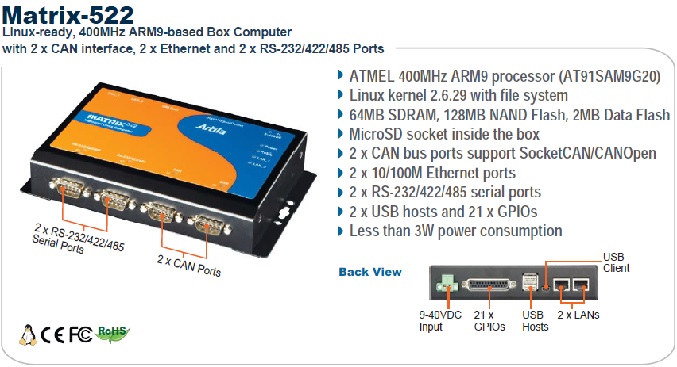

Matrix－522 （Linux搭載Box型　小型コンピュータ）

仕　　様

性能	CPU	ATMEL 400MHz ARM9(AT91SAM9G20)
	RAM	64MB SDRAM
	Flash ROM	128MB NAND Flash
	Flash ROM	2MB NAND Flash(Data Flash)
I/O	LAN	2 x 10/100Mbps (RJ45)
	CAN	2 x CAN bus port( Socket CAN/CANOpen)　1Mbps(Max)
	SD Scoket	1 x SD Micro socket (筐体内部)
	Serial	2 x RS232C/422/485 Baudrate Max921.6Kbps Data bit 5,6,7,8 Stop 1,1.5,2 Flow RTS/CTS,XON/XOFF,None *RS485 Direction control AUTO(Hardware)
	USB 2.0	2 x Host (USB V2.0) １x Client(予約)
	GPIO	21 signals(Input/outputプログラマブル)
Linux	OS	Linux kernel V2.6.29
	Boot Loader	U-Boot 1.1.2
	File System	UBI,JFFE2,EXT2/EXT3,VFAT/FAT,NFS
環境温度	動作温度	０℃～50℃
環境温度	保存温度	-20℃～70℃
電源	入力	DC9V～DC40V
サイズ	160mm x 104mm x 32mm
その他	リアルタイムクロック、WatchDog機能内蔵、ブザー付
